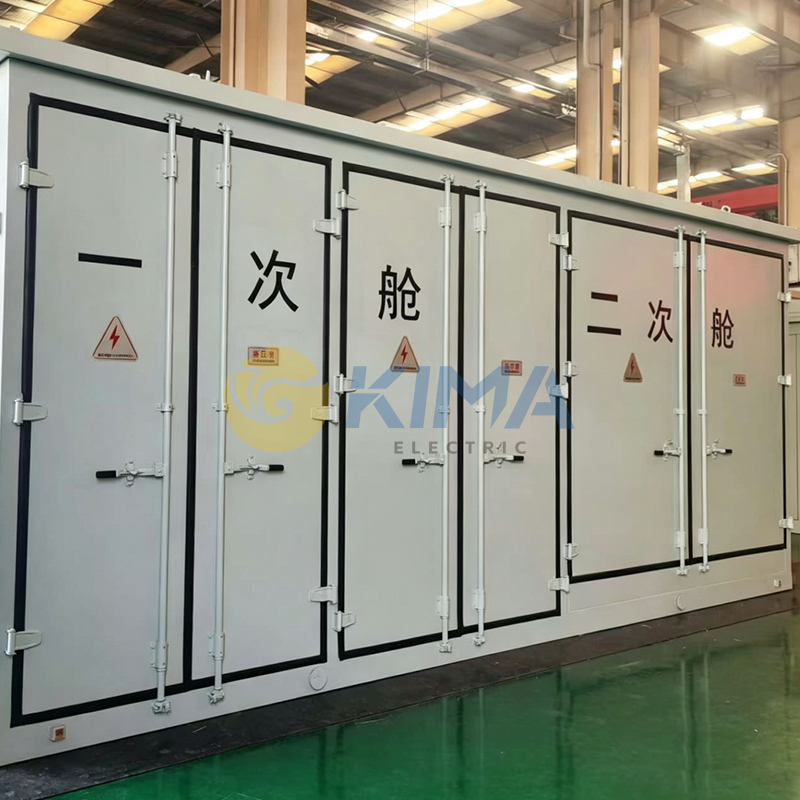

◆ Champ d'application

●Sous-stations de transition pour les nouveaux secteurs énergétiques, notamment la production d'énergie éolienne, la production d'énergie photovoltaïque, l'énergie éolienne offshore et la production d'énergie photovoltaïque distribuée

  Sous-stations du réseau 10 kV-40,5 kV

  Sous-stations dédiées aux grandes entreprises industrielles et minières

◆ Environnement de service

●Plage de température ambiante : -40℃ à +85℃

●Site d'installation : Extérieur

●Altitude : Ne dépassant généralement pas 3000 m

●Classe de pollution : Classe III

●Vitesse du vent extérieur : Ne dépassant pas 35 m/s

●Résistance sismique : Accélération horizontale — 0,3 m/s²

●Accélération verticale — ne dépassant pas 0,15 m/s²

Si les conditions de service normales ci-dessus sont dépassées, notre société peut fournir des conceptions personnalisées en fonction des exigences spécifiques des utilisateurs.

◆ Sous-station photovoltaïque préfabriquée vs sous-station conventionnelle

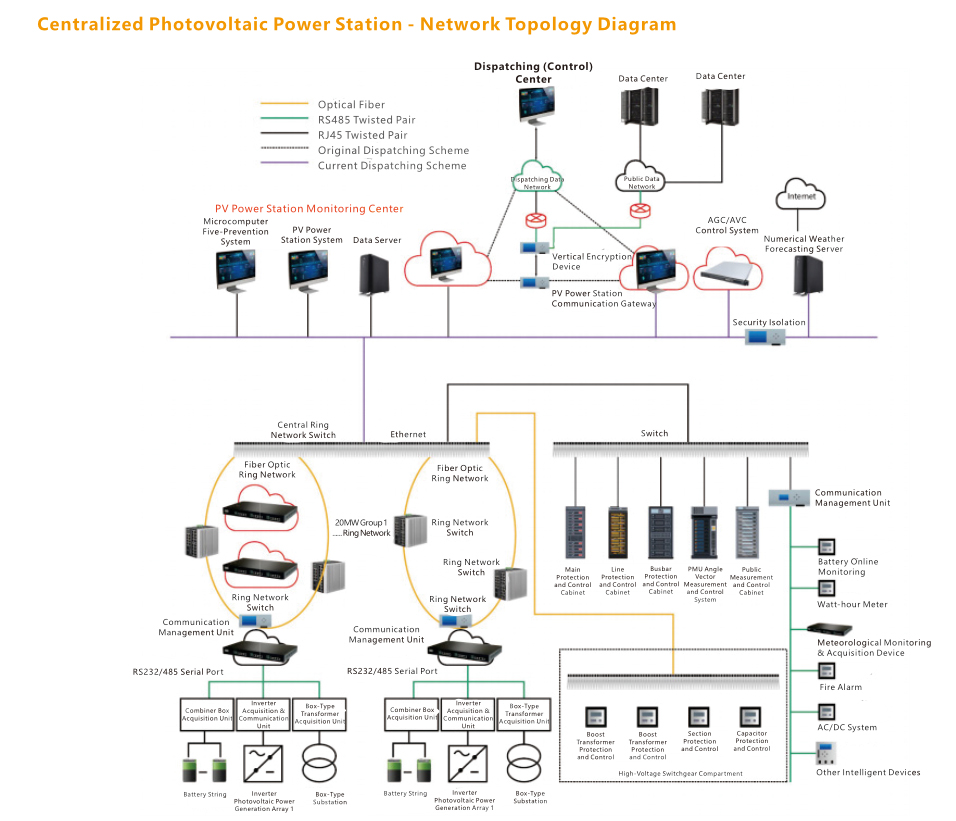

◆ Centrale photovoltaïque centralisée — Schéma de topologie du réseau

◆ Solutions techniques typiques et configuration du produit

Veuillez fournir les informations précises suivantes lorsque vous demandez un devis ou passez une commande, afin que nous puissions effectuer des calculs techniques et planifier la production en conséquence :

Aperçu du projet :

Nom du projet, site d'installation et environnement d'exploitation (par exemple, altitude, températures maximales/minimales extrêmes, température moyenne annuelle, vitesse maximale du vent, intensité de fortification sismique, humidité relative, profondeur maximale du sol gelé/de la neige, niveau de pollution et présence de gaz corrosifs, etc.).

Modèle de produit et spécifications :

Précisez le type de cabine préfabriquée requise (par exemple, cabine d'équipement primaire, cabine d'équipement secondaire, cabine de batterie de stockage d'énergie, etc.), ainsi que les dimensions intérieures dégagées (L×W×H). Les dimensions préliminaires sont soumises à des dessins définitifs approuvés.

Configuration du transformateur :

Type de transformateur : Transformateur immergé dans l'huile / Transformateur de type sec

Capacité nominale (kVA)

Niveaux de tension primaire et secondaire (par exemple, 12 kV / 0,4 kV)

Fréquence nominale (50 Hz ou 60 Hz)

Matériau d'enroulement : enroulements en cuivre ou enroulements en aluminium

Structure et matériaux de la cabine :

Matériau du cadre : acier de construction en carbone de haute qualité (exigence de limite d'élasticité, par exemple ≥235 MPa).

Épaisseur de la plaque d'acier : spécifiez les normes d'épaisseur pour le cadre, les portes, le toit et le sol (par exemple, cadre ≥2,5 mm, sol ≥3 mm).

Toiture et plancher : style de toiture (par exemple, toit à double pente avec exigences de pente), matériau d'isolation thermique, hauteur et matériau du plancher surélevé antistatique.

Apparence et protection contre la corrosion :

Spécifiez la couleur extérieure (fournissez le numéro de carte de couleur ou le code RAL), le degré de protection contre la corrosion et les normes de conception pour la prévention de l'anticondensation et de l'accumulation d'eau.

Niveaux de protection :

Spécifiez l'indice IP global de la cabine et le niveau de résistance aux chocs mécaniques externes (par exemple, IK10).

Paramètres techniques clés et exigences de configuration

●Configuration du système auxiliaire :

●CVC et contrôle de la température : spécifiez la configuration du système de climatisation (quantité, puissance), les exigences en matière de ventilation, de chauffage et de refroidissement par air pulsé.

●Sécurité incendie : systèmes d'alarme incendie et fumée (y compris les alarmes de sortie de relais), configuration d'extincteur à poudre sèche/gaz et exigences d'éclairage de secours antidéflagrant.

●Éclairage et électricité : système d'éclairage LED à l'intérieur de la cabine, prises de courant, éclairage de l'allée de maintenance et exigences de routage des câbles.

Systèmes intelligents et surveillance :

Spécifiez les conduits préinstallés pour les systèmes de vidéosurveillance, la configuration de l'unité terminale distante (DTU/FTU) et les exigences de l'interface de communication (par exemple, RS485, Ethernet, protocole Modbus, etc.).

Étanchéité et entrée/sortie de câble :

Spécifiez les tailles des trous de défoncement pour l'entrée/sortie de câbles HT/BT, la configuration des composants d'étanchéité multidiamètres et la méthode de connexion avec les tranchées de câbles/plateaux de câbles.

Exigences fonctionnelles particulières :

Si des dispositifs anticondensation spéciaux, des systèmes de surveillance environnementale ou d’autres installations auxiliaires personnalisées sont nécessaires, veuillez le préciser par écrit à l’avance.

Processus de commande et notes importantes

Exécution de l'accord technique :

Pour les produits non standard ou les projets complexes, les deux parties doivent signer un accord technique détaillé sur les cabines préfabriquées avant la planification de la production. Le présent accord définira l’étendue de la fourniture, la liste des équipements du système auxiliaire et les critères d’acceptation, et aura le même effet juridique qu’une annexe au contrat.

Confirmation de dessin :

Nous fournirons des dessins d'agencement détaillés, des dessins de fondation et des diagrammes de systèmes primaires/secondaires en fonction de vos besoins. Veuillez signer et confirmer ces dessins rapidement. Tout retard d'horaire résultant d'une confirmation tardive sera à votre charge.

Gestion du changement :

Après confirmation de commande et dessins signés, toute modification technique ou commerciale devra être soumise par écrit et reconfirmée par les deux parties. Toute augmentation des coûts ou tout retard de calendrier découlant de ces changements sera à la charge de la partie initiatrice.

Coordination du site :

Veuillez vous assurer que la construction des fondations sur site suit strictement nos plans de fondation et qu'un accès adéquat est réservé au levage, à l'assemblage et au transport. Si vous avez besoin de nos conseils d'assemblage sur site, de nos services d'installation et de mise en service ou de notre formation du personnel, veuillez planifier à l'avance.

Si vous recherchez une assistance électrique fiable pour votre projet, veuillez contacter l'équipe Kima Electric. Nous sommes prêts à vous fournir les meilleures solutions.

◆ Processus d'enquête pratique

Vous pouvez nous contacter via différents canaux, notamment notre site Web et notre e-mail. Vous pouvez également télécharger et remplir le « Formulaire de demande de renseignements » à partir de notre site officiel, ou fournir directement vos documents techniques et dessins existants comme base pour l'évaluation des besoins. Nous vous fournirons un devis dans les plus brefs délais.

◆ Production et contrôle qualité

•  Avant la production formelle, nous fournirons des propositions techniques détaillées, notamment des spécifications et des dessins structurels, pour votre examen et votre confirmation.
•  Nous mettons strictement en œuvre le système de gestion de la qualité ISO, avec une surveillance complète des matières premières, des processus de production et des inspections des produits finis pour garantir une qualité stable et fiable pour chaque produit personnalisé.

◆ Livraison et service après-vente

•  Emballé dans des caisses en bois spécialisées conformes aux normes internationales, doublées de matériaux haute performance résistants à l'humidité pour garantir une sécurité et une sécheresse absolues lors du transport longue distance.
•  Des manuels d’utilisation détaillés, des manuels de maintenance et la documentation associée sont fournis avec chaque envoi.
•  Des services de guidage et de mise en service d'installation à distance ou sur site sont disponibles sur demande.
•  Assistance après-vente complète comprenant des consultations techniques, un dépannage et la fourniture de pièces de rechange pour garantir un fonctionnement stable à long terme.
