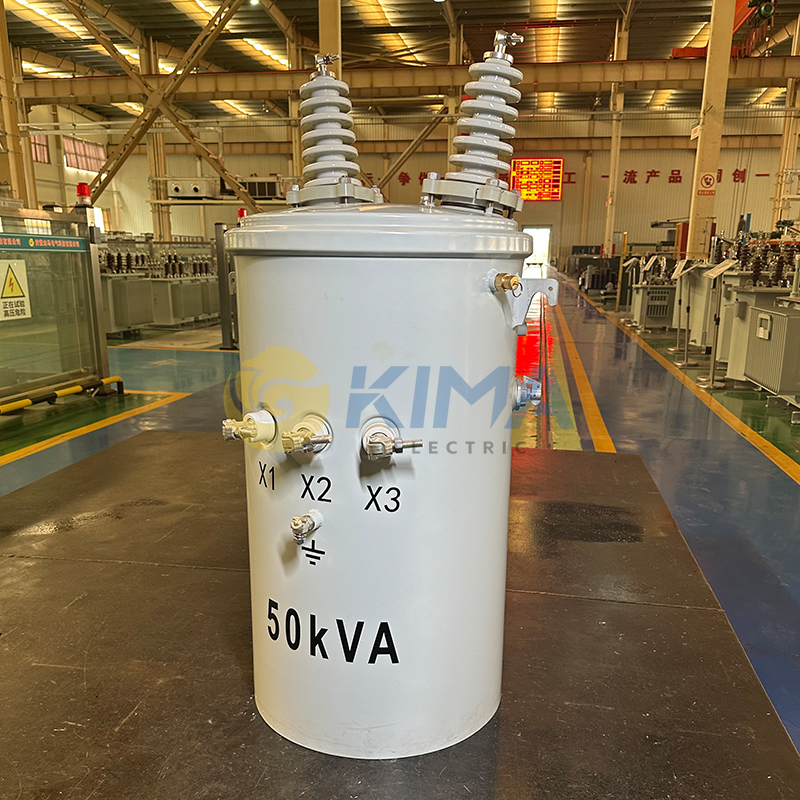

Transformateur cylindrique monophasé immergé dans l'huile monté sur pôle

Quels types de transformateurs montés sur poteau existe-t-il ?

Les transformateurs montés sur poteau sont disponibles dans une grande variété de types et de configurations, chacun conçu pour répondre à des besoins spécifiques au sein d'un système de distribution. Comprendre ces types aide les services publics d’électricité et les utilisateurs à sélectionner le transformateur approprié. Ils sont principalement divisés en deux catégories principales : les transformateurs conventionnels et les transformateurs entièrement auto-protégés (CSP). En fonction des exigences d'application et de puissance, les deux catégories sont disponibles en modèles monophasés et triphasés.

(1) Transformateurs conventionnels montés sur poteau

Les transformateurs conventionnels comportent deux bagues principales et leurs principaux composants comprennent le corps du transformateur, le réservoir d'huile, les bagues haute et basse tension, les dispositifs de mise à la terre et les bornes de câblage. Il s’agit du type le plus courant pour les applications de montage sur poteau et occupe une place importante dans les systèmes de distribution d’énergie.

Ils ne contiennent pas de dispositifs de protection intégrés, tels que des parafoudres ou des fusibles, ce qui les rend généralement plus rentables que les transformateurs CSP. Cette conception est idéale pour les endroits où les dispositifs de protection externes peuvent être installés séparément et où les budgets sont limités. Les transformateurs conventionnels sont généralement utilisés dans les zones résidentielles, les bâtiments commerciaux et les infrastructures non critiques où le risque de pannes électriques est relativement faible.

(2) Transformateurs montés sur poteau entièrement autoprotégés (CSP)

Les transformateurs CSP sont équipés de dispositifs de protection intégrés, tels que des parafoudres, des fusibles et des disjoncteurs, leur permettant de se protéger contre les pannes causées par la foudre, les courts-circuits et autres anomalies électriques. Ces protections intégrées aident à prévenir les dommages au transformateur et aux lignes de distribution, améliorant ainsi la fiabilité du système.

En éliminant le besoin de dispositifs de protection externes, les transformateurs CSP simplifient l’installation et la maintenance. Ils sont largement utilisés dans les scénarios où la sécurité et la fiabilité sont primordiales, comme les infrastructures critiques ou les zones présentant de fréquentes perturbations électriques. Bien que les fonctionnalités de protection avancées entraînent des coûts plus élevés par rapport aux transformateurs conventionnels, la sécurité améliorée et les temps d'arrêt réduits justifient généralement l'investissement.

(3) Monophasé vs. Transformateurs triphasés montés sur pôle

Les transformateurs montés sur poteau sont également classés selon leur configuration de phase :

Transformateurs monophasés montés sur poteau : couramment utilisés dans les environnements résidentiels, chaque foyer étant généralement équipé de son propre transformateur monophasé. Ils utilisent un fil chaud et un fil neutre pour fournir une alimentation adaptée à un usage domestique. En raison de leur puissance nominale inférieure et de leur structure plus simple, ils sont le plus largement utilisés pour les maisons individuelles.

Transformateurs triphasés montés sur poteau : plus courants dans les applications commerciales et industrielles, en particulier lorsqu'une puissance plus élevée est requise. Ces transformateurs sont constitués de trois enroulements indépendants, fournissant une charge de puissance équilibrée qui améliore l'efficacité des équipements électriques lourds. Ils sont essentiels pour la transmission et la conversion d’électricité de grande capacité dans les réseaux électriques complexes.

Avantages et inconvénients

Conception peu encombrante : libère un espace au sol précieux, particulièrement important dans les zones densément peuplées ou urbaines.

Accès et maintenance faciles : en raison de leur position élevée, le personnel de maintenance des lignes peut effectuer des inspections, des réparations et des entretiens de routine sans préparation approfondie sur site.

Rentable pour les réseaux ruraux et éloignés : ils constituent l’option la plus économique pour étendre les lignes électriques aux zones reculées, ce qui en fait la pierre angulaire des projets d’électrification rurale.

Sécurité renforcée : l’installation de transformateurs loin des passerelles piétonnes et de l’accès public réduit le risque de contact accidentel et de vandalisme.

Questions fréquemment posées (FAQ)

Q : Combien de foyers un transformateur monté sur un seul pôle peut-il alimenter ?

R : Le nombre de foyers qu'un transformateur monté sur un seul pôle peut alimenter dépend en grande partie de la capacité du transformateur et de la demande totale d'énergie des résidences connectées.

En règle générale, la consommation d’énergie des maisons individuelles varie considérablement, en particulier lors de l’utilisation d’appareils tels que des radiateurs électriques, des chauffe-eau, des séchoirs ou des cuisinières. La puissance de charge peut varier de quelques centaines de watts à 10-15 kVA ou plus. Par exemple, un transformateur de 15 kVA peut généralement répondre aux besoins énergétiques d’un ménage moyen.

Cependant, dans les communautés où les appareils fonctionnant au gaz (par exemple, les fours, les chauffe-eau, les séchoirs et les radiateurs) sont le premier choix, la consommation d’énergie par ménage est beaucoup plus faible. Dans de tels cas, un transformateur de plus grande capacité —tel qu’une unité montée sur poteau de 250 kVA— peut fournir efficacement de l’électricité à des dizaines de foyers simultanément en fonction de la consommation totale.

Q : Quelles sont les principales différences de sélection et de fonctionnement entre les transformateurs monophasés et triphasés montés sur poteau ?

R : Les transformateurs monophasés montés sur poteau ont généralement des capacités plus petites (par exemple, 5 kVA - 500 kVA) et sont principalement utilisés pour l'alimentation électrique décentralisée dans les zones résidentielles, rurales ou éloignées. Lors de la sélection, une attention particulière doit être accordée à la question de savoir si les combinaisons latérales basse tension (par exemple, 120/240 V ou 240/480 V) correspondent aux normes d'entrée de service locales. Pendant le fonctionnement, les transformateurs monophasés supportent directement des charges monophasées. Si les charges des transformateurs monophasés sur les phases d'un réseau de distribution triphasé sont inégalement réparties, cela peut facilement conduire à un déplacement du point neutre et à un courant neutre excessif. Les inspections quotidiennes doivent donc se concentrer sur l’équilibre de la charge triphasée.

Q : Comment fonctionne la structure d’enroulement cylindrique en termes de résistance aux courts-circuits et aux chocs ?

R : La structure d'enroulement cylindrique (en particulier lorsque le côté basse tension utilise une structure cylindrique multicouche enroulée avec une feuille de cuivre) assure une distribution ampère-tour plus équilibrée et un flux de fuite minimal. Cette structure réduit non seulement les pertes internes et le bruit de fonctionnement, mais améliore également considérablement la résistance mécanique des enroulements. Dans les lignes aériennes extérieures, les transformateurs sont très sensibles aux forces électromagnétiques massives causées par la foudre ou les courts-circuits soudains des lignes. La structure cylindrique empêche efficacement la déformation des enroulements ou les courts-circuits entre les tours, garantissant ainsi la sécurité des équipements.

Q : Quels sont les principaux conseils de maintenance pour les transformateurs montés sur poteau ?

R : L’entretien des transformateurs montés sur poteau est essentiel pour garantir une alimentation électrique fiable et garantir la sécurité des travailleurs et de la communauté. Une maintenance efficace prolonge la durée de vie du transformateur, prévient les pannes et réduit les temps d'arrêt. Vous trouverez ci-dessous un aperçu des tâches de maintenance de base :

Inspection visuelle : effectuez des inspections visuelles régulières pour détecter les fuites d’huile, la rouille, les fissures ou les dommages physiques. La détection précoce évite les pannes graves et les réparations coûteuses.

Vérifiez le niveau et l’état de l’huile : l’huile du transformateur sert à l’isolation et au refroidissement. Les niveaux d’huile doivent être vérifiés régulièrement et l’état de l’huile testé pour identifier l’humidité, l’acidité ou les contaminants susceptibles d’affecter les performances.

Traitement et filtration de l’huile : Au fil du temps, l’huile se dégrade en raison de contaminants comme l’eau et les gaz. Une filtration et une déshydratation régulières aident à restaurer les propriétés isolantes de l’huile et à améliorer l’efficacité du refroidissement.

Connexions électriques sécurisées : des connexions desserrées ou corrodées peuvent entraîner une surchauffe et un arc électrique. Serrez et inspectez régulièrement les connexions, y compris les bagues et les changeurs de prises, pour maintenir la stabilité du système.

Composants externes propres : la poussière et les débris accumulés peuvent bloquer les ailettes de refroidissement et les radiateurs, réduisant ainsi la dissipation de chaleur. Nettoyez régulièrement le boîtier du transformateur et les surfaces de refroidissement pour assurer un contrôle optimal de la température.

Gestion de la charge : la surveillance de la charge du transformateur permet d'éviter la surcharge, qui provoque une défaillance prématurée. Utilisez des capteurs de charge ou des systèmes de surveillance pour maintenir le transformateur en fonctionnement dans sa plage nominale.

Inspectez les bagues et les isolateurs : vérifiez que les bagues et les isolateurs ne présentent pas de fissures, de contamination ou de dommages. Une défaillance de l’isolateur peut provoquer des courts-circuits et réduire l’efficacité du transformateur.

En mettant en œuvre en permanence ces mesures de maintenance, les services publics d’électricité peuvent améliorer la fiabilité, la sécurité et la durée de vie des transformateurs tout en minimisant les perturbations opérationnelles.

Q : Que faut-il noter lors de la sélection de transformateurs pour des environnements spéciaux ?

R : Environnements de pulvérisation de sel hautement pollués ou côtiers : les transformateurs immergés dans l’huile possèdent intrinsèquement une forte adaptabilité environnementale. Pour les zones côtières ou industrielles lourdes, nous pouvons fournir une protection supérieure contre les projections de sel et la corrosion grâce à des processus spéciaux tels que des revêtements anticorrosion épaissis et des accessoires en acier inoxydable, garantissant un fonctionnement stable à long terme dans des environnements difficiles.

Environnements à haute température : les températures élevées continues réduisent l’efficacité de la dissipation thermique et accélèrent le vieillissement de l’huile et du papier isolants. Par conséquent, pour un fonctionnement dans des régions à haute température, nous recommandons généralement de réduire de manière appropriée le taux de charge (déclassement) ou d'installer des dispositifs de refroidissement à air pulsé supplémentaires.

Environnements à basse température : le froid extrême peut augmenter considérablement la viscosité de l’huile isolante, entravant gravement la circulation interne de l’huile et la dissipation de la chaleur, et rendant potentiellement les joints en caoutchouc cassants et sujets aux fuites. Pour de tels environnements, nous sélectionnons des huiles de transformateur spéciales avec des points d'écoulement extrêmement bas (par exemple, des grades -45°C ou -50°C).

Environnements de haute altitude : l'air mince et la basse pression atmosphérique à haute altitude présentent un double défi : une capacité de refroidissement par convection d'air considérablement réduite (entraînant une augmentation accrue de la température) et une rigidité diélectrique de l'air réduite (tension de claquage), ce qui déclenche facilement une décharge d'isolation externe. Par conséquent, les transformateurs utilisés à haute altitude doivent avoir des distances d'isolation externes accrues par rapport aux normes (par exemple, une distance de fluage accrue pour les bagues) et nécessitent généralement une zone de dissipation thermique accrue ou une conception de déclassement pour compenser une efficacité de refroidissement réduite.

Environnements à haute humidité : une humidité excessive peut provoquer de la condensation sur la surface du transformateur, réduisant ainsi les performances d'isolation externe et déclenchant même des flashovers. Pour résoudre ce problème, nous améliorons la conception de la distance de fluage des composants d’isolation externes tels que les bagues et garantissons la fiabilité absolue du système d’étanchéité pour empêcher l’intrusion d’humidité.

Environnements sablonneux/poussiéreux : dans les zones où les tempêtes de sable et de poussière sont fréquentes, la poussière adhère facilement aux tubes de refroidissement (ou ailettes) et les bloque, empêchant ainsi la dissipation de la chaleur. De plus, la poussière conductrice, lorsqu'elle est exposée à l'humidité, adhère aux bagues haute et basse tension, provoquant facilement des flashovers externes ou des courts-circuits. Pour de tels environnements, nous optimisons l'espacement des tubes des radiateurs externes pour réduire l'adhérence de la poussière, appliquons des conceptions anti-pollution flashover aux bagues haute et basse tension (par exemple, en augmentant la distance de fluage ou en utilisant des hangars en caoutchouc de silicone), et renforçons la protection d'étanchéité complète de l'enceinte pour assurer un fonctionnement stable dans des conditions sableuses.

Q : Quelles informations sont nécessaires pour obtenir un devis pour un transformateur de distribution ?

R : Pour recevoir un devis rapide et précis, veuillez d’abord fournir les paramètres de base suivants :

Type de transformateur : immergé dans l'huile / type sec

Capacité nominale (kVA)

Niveaux de tension primaire et secondaire

Fréquence nominale (50 Hz ou 60 Hz)

Nombre de phases (monophasées ou triphasées)

Matériau d'enroulement : enroulements en cuivre ou en aluminium supportés ; chacun présente des avantages distincts en termes de coût et de performances.

Groupe vectoriel et tension d'impédance (%) : (Doit être fourni si plusieurs unités doivent fonctionner en parallèle)

De plus, nos transformateurs prennent en charge la personnalisation. Vous pouvez compléter les informations suivantes en fonction de vos besoins réels :

Type de changeur de prises : changeur de prises à déchargement standard ou changeur de prises à chargement en option (OLTC)

Normes de perte : existe-t-il des normes de perte spécifiques ou des exigences de classe d’efficacité énergétique ?

Environnement d'installation : (par exemple,altitude, température extrême, etc.)

Autres exigences : (par exemple, normes d'exécution, cotes de protection spéciales, accessoires d'instruments, etc.)

Type de protection : Choisissez un transformateur conventionnel nécessitant des dispositifs de protection externes, ou un transformateur CSP avec parafoudres intégrés et fusibles internes pour améliorer la sécurité et réduire les coûts d'installation.

Méthode d'installation : Montage sur le dessus ou sur bras transversal, s'adaptant de manière flexible à différentes structures de poteaux.

Protection de la faune : Nous proposons des dispositifs de protection de la faune en option (par exemple, des protections contre les oiseaux) et des revêtements spéciaux pour empêcher les interférences dues aux intempéries et à l'activité biologique.

Si vous recherchez une assistance électrique fiable pour votre projet, veuillez contacter l'équipe Kima Electric.

• Usine directe et fabricant : Nous sommes un fabricant professionnel de transformateurs de distribution immergés dans l'huile cylindriques monophasés montés sur poteau en Chine (disponibles en 11 kV, 13,2 kV, 13,8 kV, 33 kV, 34,5 kV et autres tensions). Notre usine est équipée d'installations de production avancées et accepte les commandes OEM/ODM.
• Fournisseur fiable : Nous servons de fournisseur international de confiance pour les acheteurs mondiaux cherchant à s'approvisionner en transformateurs de distribution immergés dans l'huile cylindriques monophasés montés sur pôle à haut rendement et à faibles pertes en provenance de Chine.

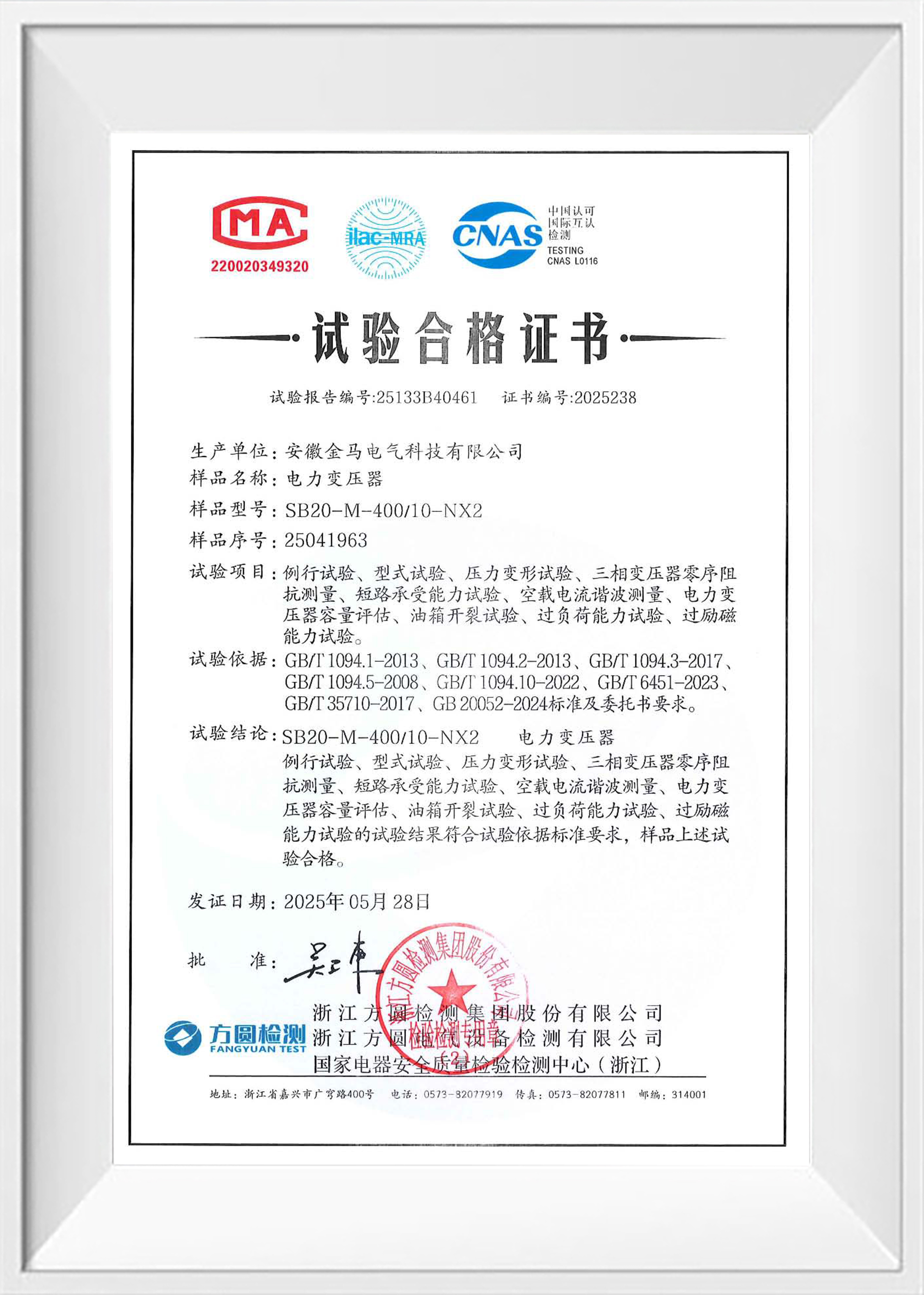

• Normes internationales et portée mondiale : Nos transformateurs sont rigoureusement testés pour être conformes à la norme IEC 60076 et à d'autres normes internationales. Nous exportons vers divers marchés en Asie du Sud-Est, en Afrique et au Moyen-Orient, en nous adaptant à divers environnements de réseau local.
