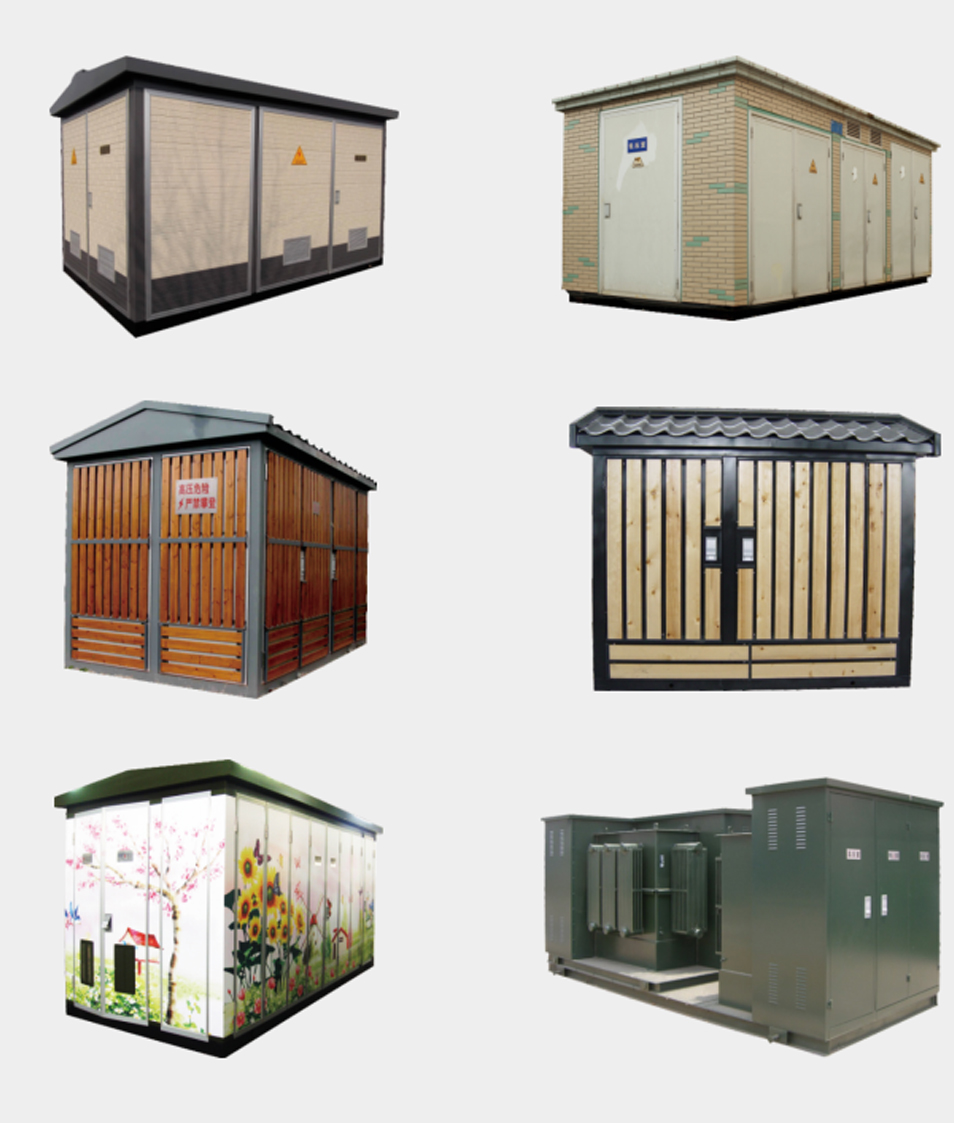

Sous-stations de type boîte (type européen)

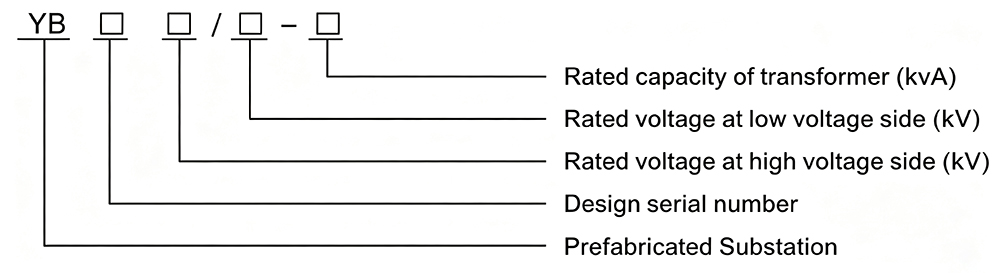

Signification du modèle

Environnement de fonctionnement normal

Altitude : ≤1000 m ; Température ambiante : -25°C ~ +40°C

Température : température moyenne mensuelle maximale +30°C, température moyenne annuelle maximale +20°C

Humidité relative : moyenne journalière ≤95 %, moyenne mensuelle ≤90 %

Niveau antichoc : accélération horizontale 0,4 m/s², accélération verticale 0,15 m/s²

Le site d’installation est exempt d’impacts dramatiques, de pollution grave, de corrosion chimique, de poussières conductrices et de risques d’explosion. En cas de non-respect des conditions normales d'exploitation, veuillez négocier avec la Société.

Fonctions et fonctionnalités

La sous-station se compose d'une chambre haute tension, d'une chambre de transformateur et d'une chambre basse tension et peut être disposée selon la structure du caractère chinois « 日 » ou « 品 »

Avec terminal, réseau en anneau ou mode d'alimentation double

Adopter le schéma d'alimentation des transformateurs simples ou doubles

Sélectionnez un transformateur de puissance immergé dans l'huile ou un transformateur de puissance de type sec

• Le boîtier est pourvu d'évents naturels suffisants et de mesures d'isolation thermique pour assurer le fonctionnement normal de tous les équipements électriques (le refroidissement forcé est autorisé à la demande de l'utilisateur)
• Fonctions complètes de « cinq préventions », utilisation et maintenance faciles, fonctionnement sûr et fiable
• Le matériau du boîtier est en acier inoxydable, en alliage d'aluminium, en tôle laminée à froid, en panneau composite en acier coloré, non métallique ou en combinaison de deux et est anti-âge, ignifuge, anticorrosion, imperméable, résistant à la poussière et répond aux conditions d'utilisation extérieure à long terme
• Petit volume, poids léger et belle apparence en harmonie avec l'environnement
• Lorsque l'armoire de commutation de charge SF6 est sélectionnée, la sous-station de type caisson a une taille plus petite et est plus adaptée à la construction communautaire et à la transformation des lampadaires
• L'unité principale annulaire haute tension peut être assemblée avec le terminal d'automatisation du réseau (RTU) pour obtenir une détection fiable du court-circuit et du défaut de terre monophasé et dispose de la fonction « quatre télécommandes » pour la mise à niveau automatique du réseau

Transformateur

Les sous-stations préfabriquées utilisent des transformateurs à faibles pertes, immergés dans l'huile et entièrement scellés, et des transformateurs de type sec peuvent également être sélectionnés. Les transformateurs peuvent entrer et sortir facilement.

Côté haute tension

La haute tension de la sous-station préfabriquée est généralement protégée par l'appareil composite de commutateur de charge et de fusible. En cas de rupture d'un fusible monophasé, la liaison triphasée se libère. Le commutateur de charge peut être de type gaz comprimé, vide, hexafluorure de soufre et d'autres modèles et peut être configuré avec un mécanisme de fonctionnement électrique pour réaliser une mise à niveau automatique ; le fusible est un fusible haute tension avec un impacteur, ayant une action fiable et une grande capacité de commutation. Les transformateurs de 800 kVA et plus peuvent être protégés par ZN12, ZN28, VS1 et d'autres disjoncteurs à vide.

Côté basse tension

Le disjoncteur universel ou intelligent est utilisé pour l'interrupteur principal côté basse tension, et le nouveau modèle d'interrupteur en cascade avec petit volume, flashover court et ligne sortante flexible est utilisé pour l'interrupteur sortant ; le dispositif intelligent de compensation de puissance réactive à suivi automatique dispose de modes de commutation avec contacteur et sans contact au choix.

Veuillez fournir les informations précises suivantes lorsque vous demandez un devis ou passez une commande, afin que nous puissions effectuer des calculs techniques et planifier la production en conséquence :

Aperçu du projet :

Nom du projet, site d'installation et environnement d'exploitation (par exemple, altitude, températures ambiantes maximales/minimales, humidité relative, niveau de pollution, présence de gaz corrosifs ou de vibrations sévères, etc).

Modèle de produit et spécifications :

Spécifiez le modèle requis du transformateur monté sur pad (ou de la sous-station préfabriquée).

Configuration du transformateur :

Type de transformateur : Transformateur immergé dans l'huile / Transformateur de type sec

Capacité nominale (kVA)

Niveaux de tension primaire et secondaire (par exemple, 12 kV / 0,4 kV)

Fréquence nominale (50 Hz ou 60 Hz)

Matériau d'enroulement : enroulements en cuivre ou enroulements en aluminium

Apparence et dimensions :

Spécifiez le matériau de l'enceinte (par exemple, acier Aluzinc, acier inoxydable, enceinte écologique non métallique, etc.), la couleur (fournissez le numéro de carte de couleur ou le code RAL), le style du toit (par exemple, toit plat, toit en pente, toit en tuiles vernissées) et toute contrainte dimensionnelle globale due aux limitations du site.

Niveaux de protection :

Spécifiez les exigences de classification IP (protection contre les infiltrations) pour le compartiment haute tension, le compartiment transformateur et le compartiment basse tension.

Paramètres techniques clés et exigences de configuration

Configuration latérale haute tension :

Spécifiez le niveau de tension HT, la méthode de la ligne entrante (câble/en hauteur), la sélection de l'appareillage de commutation (par exemple, interrupteur de coupure de charge, disjoncteur, RMU, etc.), la configuration de la protection (par exemple, fusibles, dispositifs de protection de relais) et le mode de mesure (mesure haute tension/mesure basse tension).

Configuration côté basse tension :

Spécifiez le niveau de tension BT et le nombre de circuits d'alimentation sortants ; la marque, les spécifications et les paramètres des disjoncteurs principaux et des disjoncteurs de dérivation ; la capacité de compensation de puissance réactive et la méthode de commutation ; les exigences relatives aux compteurs de surveillance intelligents et aux interfaces de communication (par exemple, RS485, Ethernet, protocole Modbus, etc.).

Contrôle de la température et éclairage :

Configuration des systèmes de refroidissement à air pulsé pour le compartiment transformateur ; exigences en matière d'éclairage automatique et de prise de maintenance pour chaque compartiment.

Exigences fonctionnelles particulières :

Si des dispositifs anticondensation, des systèmes d'alarme incendie, des systèmes de vidéosurveillance, des unités terminales distantes (DTU/FTU), etc., sont nécessaires, veuillez le préciser par écrit à l'avance.

Processus de commande et notes importantes

Exécution de l'accord technique :

Pour les produits non standard ou les projets complexes, les deux parties doivent signer un accord technique détaillé avant la planification de la production. Le présent accord servira d’annexe au contrat et aura le même effet juridique.

Confirmation de dessin :

Nous fournirons des dessins de contour, des dessins de fondation et des diagrammes sur une seule ligne en fonction de vos besoins. Veuillez signer et confirmer ces dessins rapidement. Tout retard d'horaire résultant d'une confirmation tardive sera à votre charge.

Gestion du changement :

Après confirmation de commande et dessins signés, toute modification technique ou commerciale devra être soumise par écrit et reconfirmée par les deux parties. Toute augmentation des coûts ou tout retard de calendrier découlant de ces changements sera à la charge de la partie initiatrice.

Coordination du site :

Veuillez vous assurer que la construction des fondations sur place suit strictement nos plans de fondation et qu'un accès adéquat est réservé au levage et au transport. Si vous avez besoin de nos conseils d'installation sur site ou de nos services de mise en service, veuillez planifier à l'avance.
